Aufgabe Festigkeitsnachweis

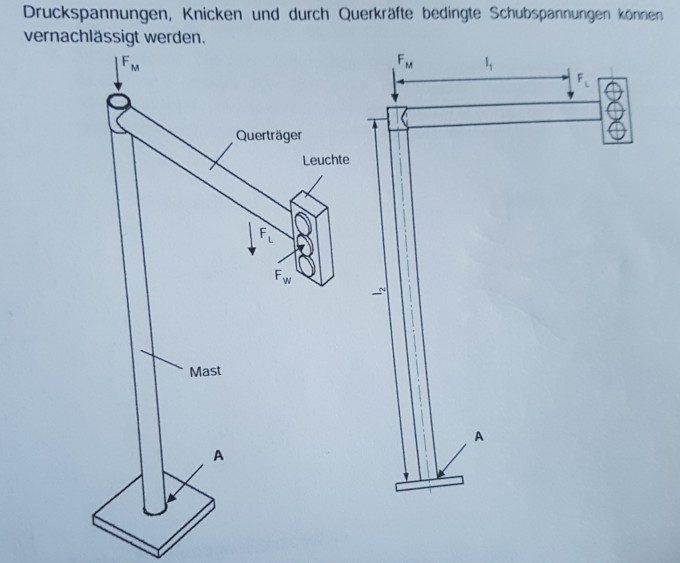

Der Mast der dargestellten Lichtsignalanzeige wird durch sein Eigengewicht, die Gewichtskrafte der Leuchten und des Querträgers sowie durch witterungsbedingte Zusatzlasten belastet. Alle statischen Belastungen werden durch die Kräfte Fl und Fm berücksichtigt. Durch Windböen wird die Lichtsignalanlage zusätzlich durch eine dynamische Kraft Fw belastet.

a) Führe einen Festigkeitsnachweis für die durch Fl und Fm resultierenden statischen Belastungen an der Stelle A gegen Bruch durch.


Bild:



Problem/Ansatz:

Der erste des Festigkeitsnachweises wäre das Klären der Belastung:
• Richtung, Betrag, Angriffspunkt und zeitlicher Verlauf äußerer Kräfte und Momente
• Verlauf von Normalkraft, Querkraft, Biegemoment und Torsionsmoment im Bauteil durch Freischneiden
2. Schritt Festlegen des zu untersuchenden Querschnitts.

Könnte mir jemand erklärend die Lösungen der 1. Beiden Schritte zeigen, sodass ich die restlichen 3 Schritte selbstständig versuchen kann zu lösen?

Danke.

von

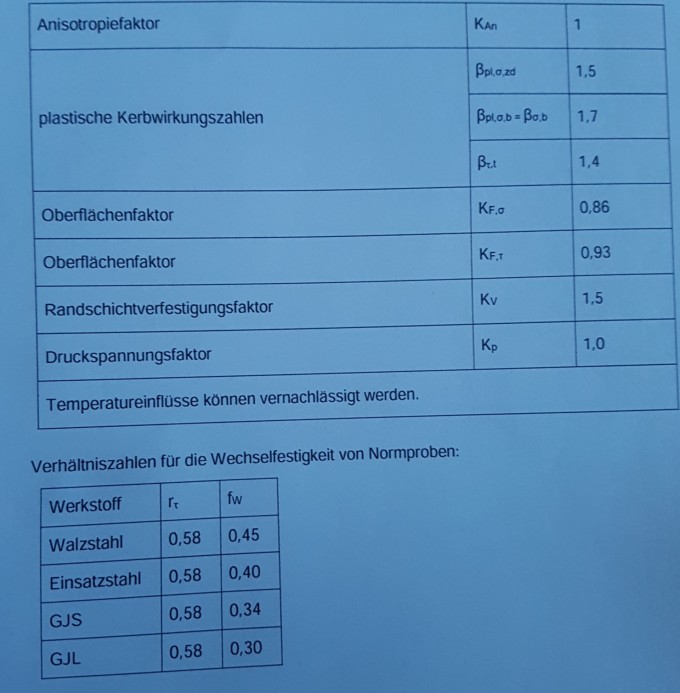

Habe zusätzlich folgende tabelle:
