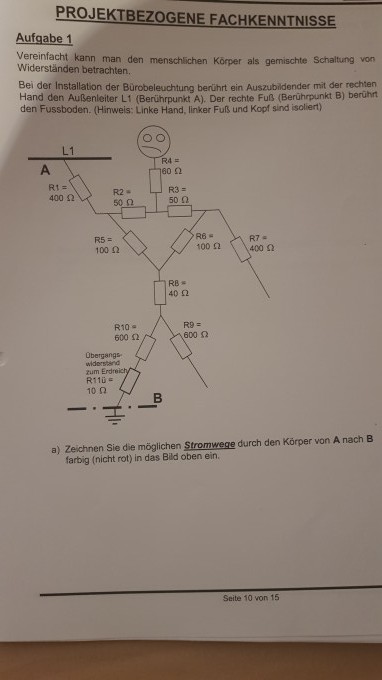

Kann mir bitte jemand bei dieser Aufgabenstellung helfen. Gesucht ist der Gesamtwiderstand der gemischten Schaltung: 20180606_223019.jpg

von

1 Antwort

0 Daumen

Hallo

 der eine Pfad führt durch alle Widerstände auf der linken Seite, bei der Schulter teilt sich der Strom und fließt durch die zwei 50Ω und dann 100Ω wieder zum geradeaus Pfad.

der Strom durch Schulter und linke Brusthälte ist nur halb so groß, wie der durch die rechte Brusthälfte, durch Arm, Bauch und Bein fließ der Gesamtstrom durch Schulter 1/3 davon, durch rechte Brusthälfte 2/3.

Gruß lul

von 10 k

Hallo

 kannst du dann R ges berechnen? das stand in der Überschrift?

Gruß lul

ich sehe jetzt erst, dass du nicht die Frage im Bild hast sondern R ges.

Rges =R1+R||+R8+R10+R11

R|| ist der Widerstand der Parallelschaltung von R5 =100 Ωzu R2+R3+R6 =200 Ω

also R||) 200*100/(200+100) Ω=200/3 Ω

Gruß lul
