2021_02 Multimeter lesen. Skalen verstehen

Question

Aufgabe:

Folgende Aufgabe

1. Frage: ist das ein Multimeter ?

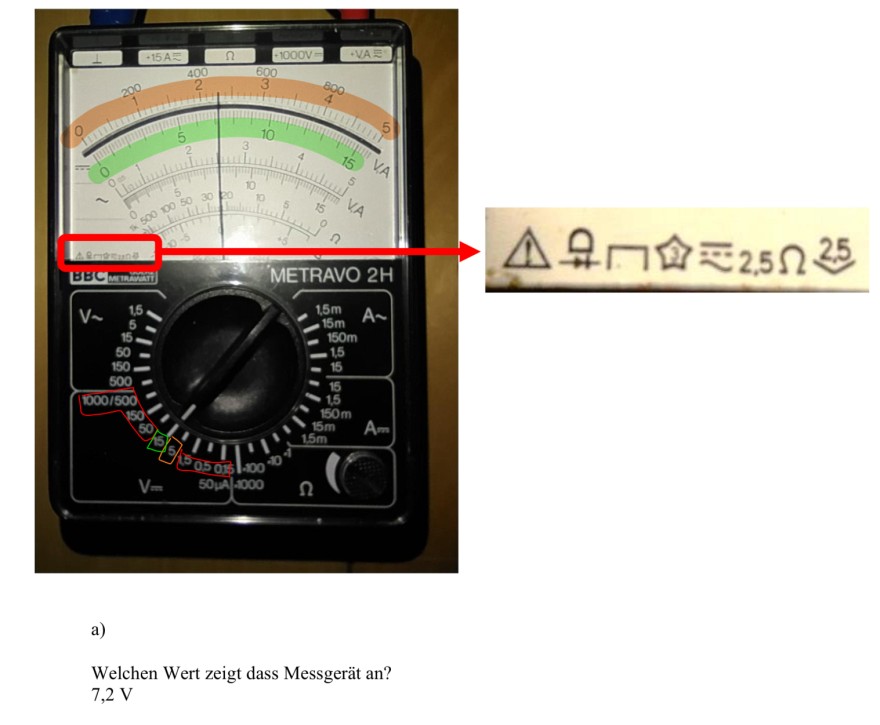

2. Frage zu den Skalen: Es ist nun eingestellt auf Gleichspannung. Auf 15. Das heißt wir nutzen die Skala die bis 15 geht bei der Gleichspannung oben. Wäre es auf 5 eingestellt würden wir die orangen markierte Skala nutzen. Was wäre aber bei den anderen Zaheln die man einstellten kann?

Text erkannt:

a)

Welchen Wert zeigt dass Messgerät an?
\( 7,2 \mathrm{~V} \)

Answer 1

ja, das ist ein analoges Multimeter. Je nach eingestelltem Messwert und -bereich nutzt man die entsprechende Skala, hier ist es Gleichspannung bis 15 V und der Messwert ist somit 7,2 V.

Answer 2

Was wäre aber bei den anderen Zaheln die man einstellten kann?

Steht der Messbereichswahlschalter nicht auf einem Wert, der mit dem Meßbereichsendwert der Skala übereinstimmt, dann wählt man die Skala, die sich durch Kommaverschiebung ergibt: Steht der Schalter z.B.  auf 50 = 50,0 dann ergibt eine Kommaverschiebung um eine Stelle nach links 5,00 = 5. Also wird der Messwert auf der Skala mit dem Messbereichsendwert 5 abgelesen. Steht dann der Zeiger auf z.B. 4 bedeutet das nicht, dass 4 V gemessen wurden, sondern 40 V. Weil die Kommaverschiebung um eine Stelle nach links eine Division durch 10 bedeutet, muss der abgelesene Wert entsprechend mit 10 multipliziert werden.
