Hallo Zusammen

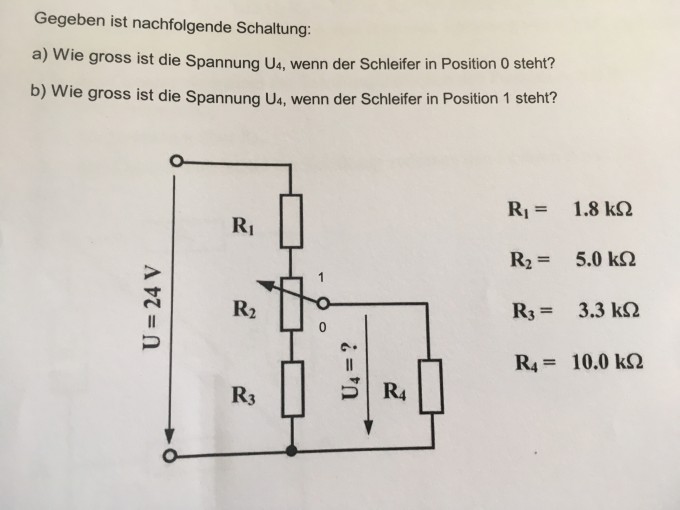

Ich habe Probleme mit dieser Aufgabe, bedeutet es bei a) wenn der Schleifer die Position 0 hat, das diese Schaltung eine normale Reihenschaltung ist? Wie kann man denn U4 berechnen?

Danke für die Hilfe :)


von

1 Antwort

0 Daumen

Beste Antwort

Hallo

wenn er in Stellung 0 ist sind R3 und R4 parallel in Reihe zu R1 und R2 also wird die Spannung im Verhältnis  R3||R4 = 2,48 zu  R2+R1= 6,8 aufgeteilt. In Stellung 1 ist R2+R3 parallel zu R4,  ausrechen und Verhältnis zu R1.

Gruß lul
